应用范围：
主要应用于航空、汽车、摩托车、军工、电子、模具等行业。
控制系统及探针测量系统
驱动系统：直流伺服电机
控制系统：RENISHAW UCC系列
操作方式：计算机自动控制+微电
控制软件：LC-DIMS测量软件
探测系统：RENISHAW MH20i (简化配置)
RENISHAW PH10T+TP20(标准配置)
空间测量精度（E）(2.8+3L/1000)um。
|

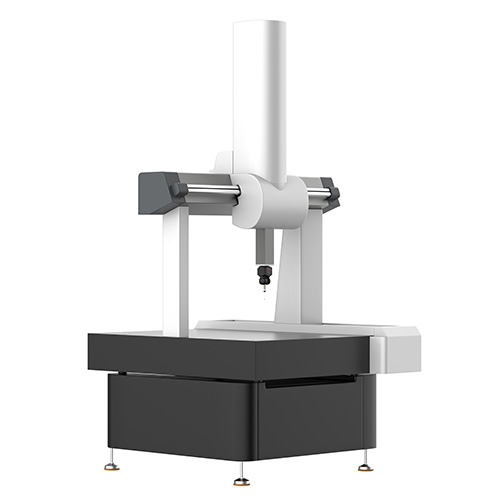

型号
|
HB654
|
HB765
|
HB7105
|
HB12100
|
|
行程
|
X轴
|
500mm
|
700mm
|
700mm
|
1000mm
|
|
Y轴
|
600mm
|
600mm
|
1000mm
|
1200mm
|
|
Z轴
|
400mm
|
500mm
|
500mm
|
800mm
|
|
结构型式
|
活动桥式
|
|
传动方式
|
直流伺服系统/预载荷高精度空气轴承
|
|
长度测试系统
|
RENISHAW开放式光栅尺，分辨率0.5um（可选配0.1um）
|
|
机台
|
高精度花岗石平台（00级）
|
|
使用环境
|
温度（20±2）℃，湿度55%-65%，温度梯度1℃/h
|
|
空气压力
|
0.4MPa-0.5MPa
|
|
空气流量
|
0.1MPa-120L/min
|
|
整机尺寸
|
1.45m*1.1m*2.4m
|
1.45m*1.35m*2.4m
|
1.9m*1.35m*2.4m
|
2.1m*1.7m*2.7m
|
|
机台承重
|
1000kg
|
|
整机重量
|
1500kg
|
1800kg
|
2200kg
|
3000kg
|
|
