■仪器特点

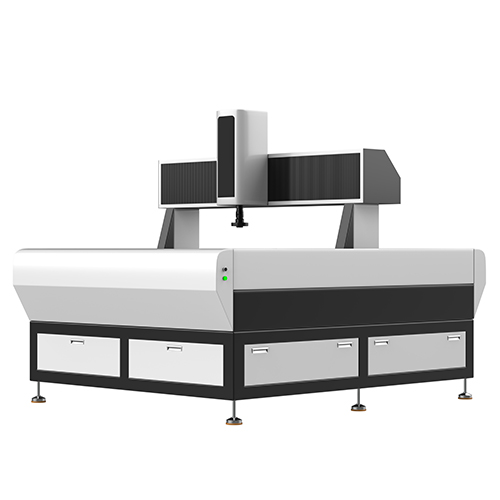

■龙门式自动影像仪专为大尺寸检测而设计，采用移动桥式结构，结构大理石闭环，以完善的设计和严格的生产流程控制，确保机台的精度和稳定性。
■ 高精度大理石底座、立柱、保证拥有极高的稳定性及刚性
■ 日本THK高精度直线导轨和研磨级滚珠丝杆
■ 全闭环伺马达，速度可调控
■ 英国雷尼绍高精密非接触式光栅尺，分辨率0.0001mm
■ 全自动变倍镜头，改变倍率不需要取比例尺，有节省校正时间、避免人为误差
■ 可选配英国Renishaw接触式探头
■ 可选配精密点激光/线激光
■ 适用于：PCR、LCD、TET、手机金属中框全尺寸等行业
|
MODEL
|
15120
|
20120
|
25150
|
|
行程
|
1200*1500*200
|
1200*2000*200
|
1500*2500*200
|
|
外形尺寸
|
2300*1700*1650
|
2700*1750*1650
|
3200*2200*1700
|
|
XY线性
|
(3+2L/150)um
|
(3+2L/150)um
|
(3+2L/100)um
|
|
光栅尺
|
英国RENISHAW贴片式光栅尺，分辨率0.5um
|
|
CCD
|
海康威视数字相机
|
|
导轨
|
日本THK直线导轨
|
|
光学系统
|
自动变倍镜头
|
|
光源
|
连续可调式 LED 环形表面光及轮廓光
|
|
软件
|
HB-3D全自动影像测量软件
|
|
工作环境
|
20 ° C ± 3 ° C , 温度 45 ％ -75 ％
|
|
电源
|
220V ± 10 ％ ,50Hz
|
|
重量(kg)
|
2700
|
2850
|
3800
|
|
