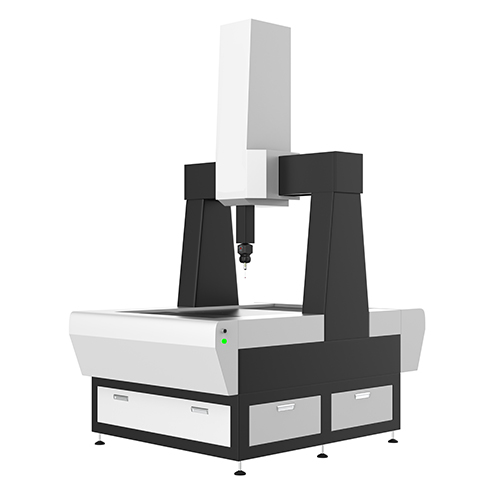

系列高精度三坐标测量机整机高精度大理石结构，匹配阿贝计量原则，具有较高较佳的精度及稳定性，堪称高精度测量机的代表。可满足精密零部件与高精度曲面扫描及计量。
固定整体式花岗石工作台提高了抗形变能力和承载能力，三轴导轨均采用优质“济南青”花岗岩，因而三轴具有相同的温度特性和抗时效变形能力。Y轴采用一体式导轨，有效降低了运动扭摆，保证了测量精度及其稳定性。
控制系统及探针测量系统
驱动系统：直流伺服电机
控制系统：RENISHAW UCC系列
操作方式：计算机自动控制+微电
控制软件：LC-DIMS测量软件
RENISHAW PH10T+TP20(标准配置)
PH10M+TP20(可加激光扫描测头，选配)
测量精度：（0.9+2L/500)um
|
型号
|
HB-654
|
HB866
|
HB8106
|
HB12100
|
|
行程
|
X轴
|
500mm
|
600mm
|
800mm
|
1000mm
|
|
Y轴
|
600mm
|
800mm
|
1000mm
|
1200mm
|
|
Z轴
|
400mm
|
600mm
|
600mm
|
800mm
|
|
结构型式
|
固定式
|
|
传动方式
|
直流伺服系统/预载荷高精度空气轴承
|
|
长度测试系统
|
RENISHAW开放式光栅尺，分辨率0.0001mm
|
|
机台
|
高精度花岗石平台（000级）
|
|
使用环境
|
温度（20±2）℃，湿度55%-65%，温度梯度1℃/h
|
|
空气压力
|
0.4MPa-0.5MPa
|
|
空气流量
|
0.1MPa-120L/min
|
|
机台承重
|
50kg /200kg
|
|
整机重量
|
1800kg
|
2600kg
|
3200kg
|
4500kg
|
|
