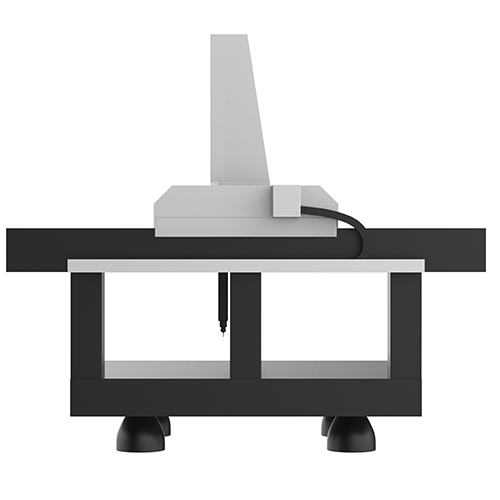

单边高架三坐标测量机是一种多用途的几何测量仪器，它采用高架桥式结构，工作台及导轨全部使用优质济南青花岗岩材料，具有精度稳定性高，受外部环境影响相对较小的优点。主要测量大、中型机械零部件的形状和位置误差，设备具有高刚性、高精度、高稳定性的新一代全自动测量机，被广泛地应用于大型模具、检具、汽车部件、航空器结构件等领域。
控制系统及探针测量系统
驱动系统：直流伺服电机
控制系统：RENISHAW UCC系列
操作方式：计算机自动控制+微电控制软件：LC-DIMS测量软件
RENISHAW PH10T+TP20(标准配置)
PH10M+TP20(可加激光扫描测头，选配)
|
型号
|
HB-20100
|
HB-25150
|
HB-30150
|
HB-35180
|
|
行程
|
X轴
|
1000mm
|
1500mm
|
1500mm
|
1800mm
|
|
Y轴
|
2000mm
|
2500mm
|
3000mm
|
3000mm
|
|
Z轴
|
800mm
|
1000mm
|
1200mm
|
1500mm
|
|
结构型式
|
单边高架式
|
|
传动方式
|
直流伺服系统/预载荷高精度空气轴承
|
|
长度测试系统
|
RENISHAW开放式光栅尺，分辨率0.0001mm
|
|
机台
|
高精度花岗石平台
|
|
使用环境
|
温度（20±2）℃，湿度55%-65%，温度梯度1℃/h
|
|
空气压力
|
0.4MPa-0.5MPa
|
|
空气流量
|
0.1MPa-120L/min
|
|
机台承重
|
3000kg
|
|
整机重量
|
3500kg
|
4200kg
|
5500kg
|
6300kg
|
|
